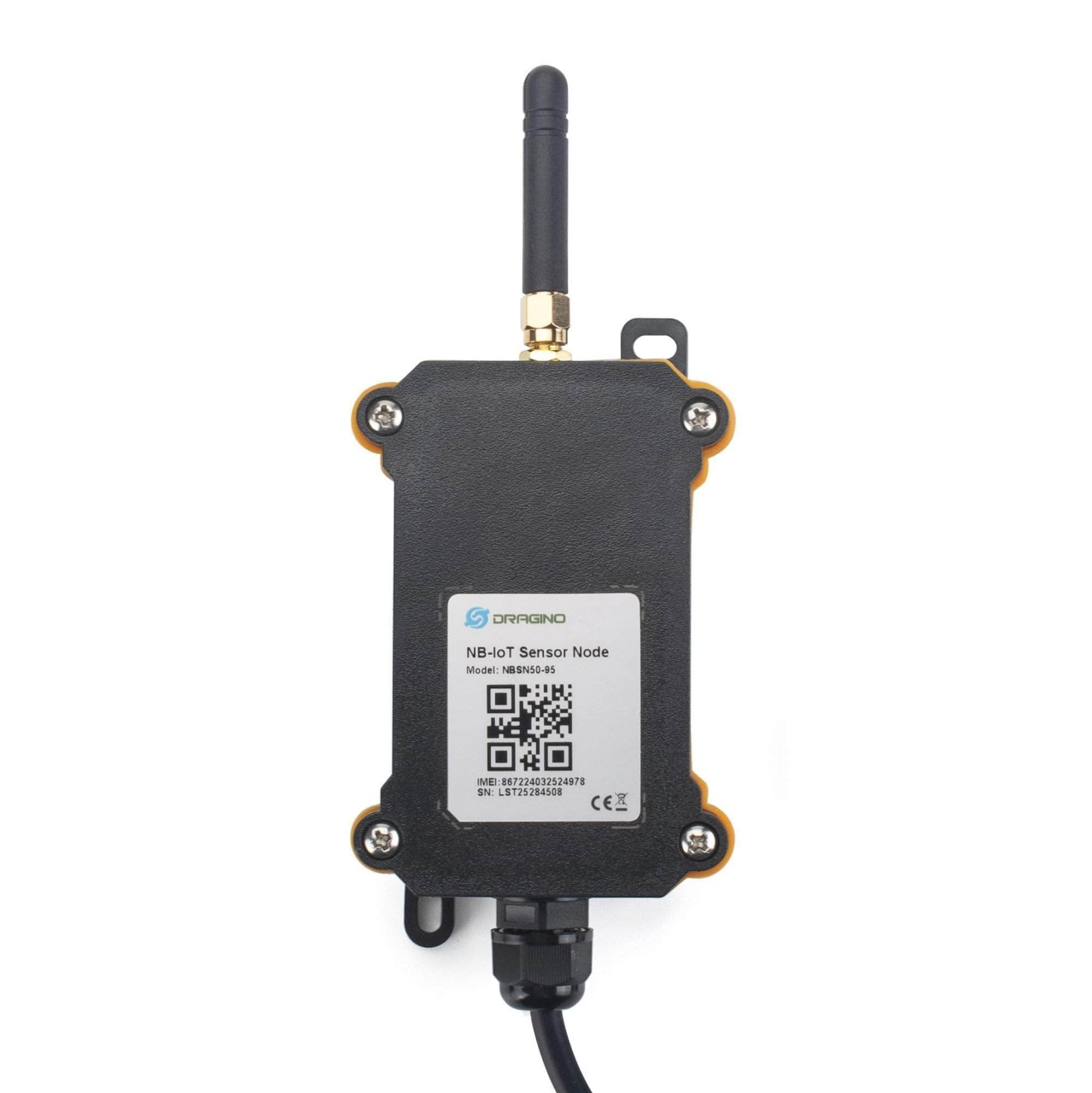

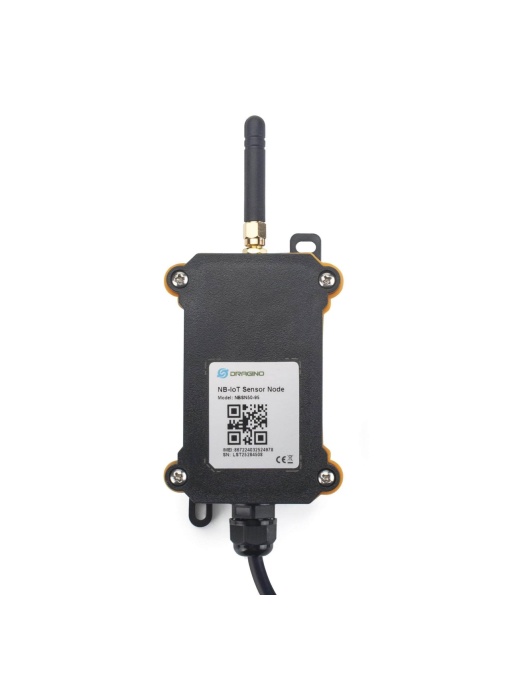

NBSN95 este un nod senzor NB-IoT de rază lungă. Este proiectat pentru jurnalul de date în aer liber și alimentat de de 8500mAh baterie Li/SOCL2 pentru utilizare pe termen lung și transmisie de date securizate. Integratorul de sistem poate utiliza NBSN95 pentru a implementa rapid nodul senzor NB-IoT pentru soluția lor IoT.NBSN95 este ușor de programat, creat și conectat lucrurile peste tot.

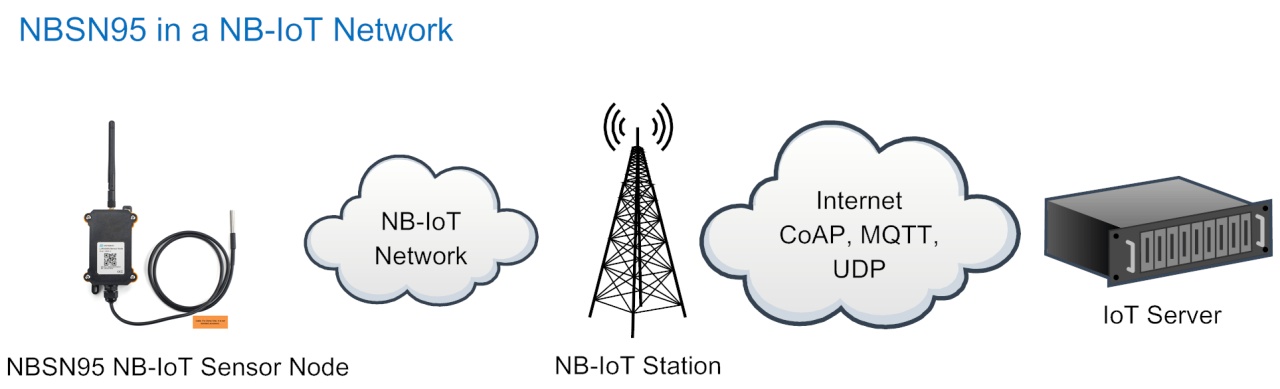

Band-Internet of Things (NB-IoT) este o tehnologie de suprafață cu putere scăzută (LPWA) bazată pe standarde (LPWA), dezvoltată pentru a permite o gamă largă de noi dispozitive și servicii IoT. NB-IoT îmbunătățește semnificativ consumul de energie a dispozitivelor de utilizator, capacitatea sistemului și eficiența spectrului, în special în acoperirea profundă.
Pentru a utiliza NBSN95 , utilizatorul trebuie să verifice dacă există o acoperire NB-IoT în zona locală și cu suportările benzilor NBSN95. Dacă operațiunea locală o acceptă, utilizatorul trebuie să obțină o cartelă SIM NB-IoT de la operatorul local și să instaleze NBSN95 pentru a obține conexiunea la rețea NB-IoT.
NBSN95 este un proiect open source . Se bazează pe STM32L072CZT6 ULTRA-LOW-POWER ARM® Cortex®-M0+ Micro Controller. Dezvoltatorii pot obține complet fișiere de proiectare software și hardware pentru proiectele lor.
Caracteristici:
- STM32L072XXXX MCU
- Benzi NB-IoT: B1/B3/B8/B5/B20/B28 @H-FDD
- Bootloader pre-încărcare pe USART1/USART2
- Versiunea MDK-Arm 5.24a IDE
- I2C, LPUSART1, USB, SPI2
- 3x12bit ADC, 1x12bit DAC
- 20xdigital I/O.
- Hardware / software open source
- IP66 INCUSE IPURAFE
- Consum ultra scăzut
- La comenzi pentru a schimba parametrii
- Slot pentru cartela micro SIM pentru NB-IoT SIM
- Baterie de 8500mAh pentru utilizare pe termen lung
Aplicații:
- Sisteme de securitate și securitate wireless
- Automatizarea casei și a clădirilor
- Citire automată a contorului
- Monitorizare și control industrial
- Sisteme de irigare cu rază lungă de lungă durată, etc.
NB-IoT Spec:

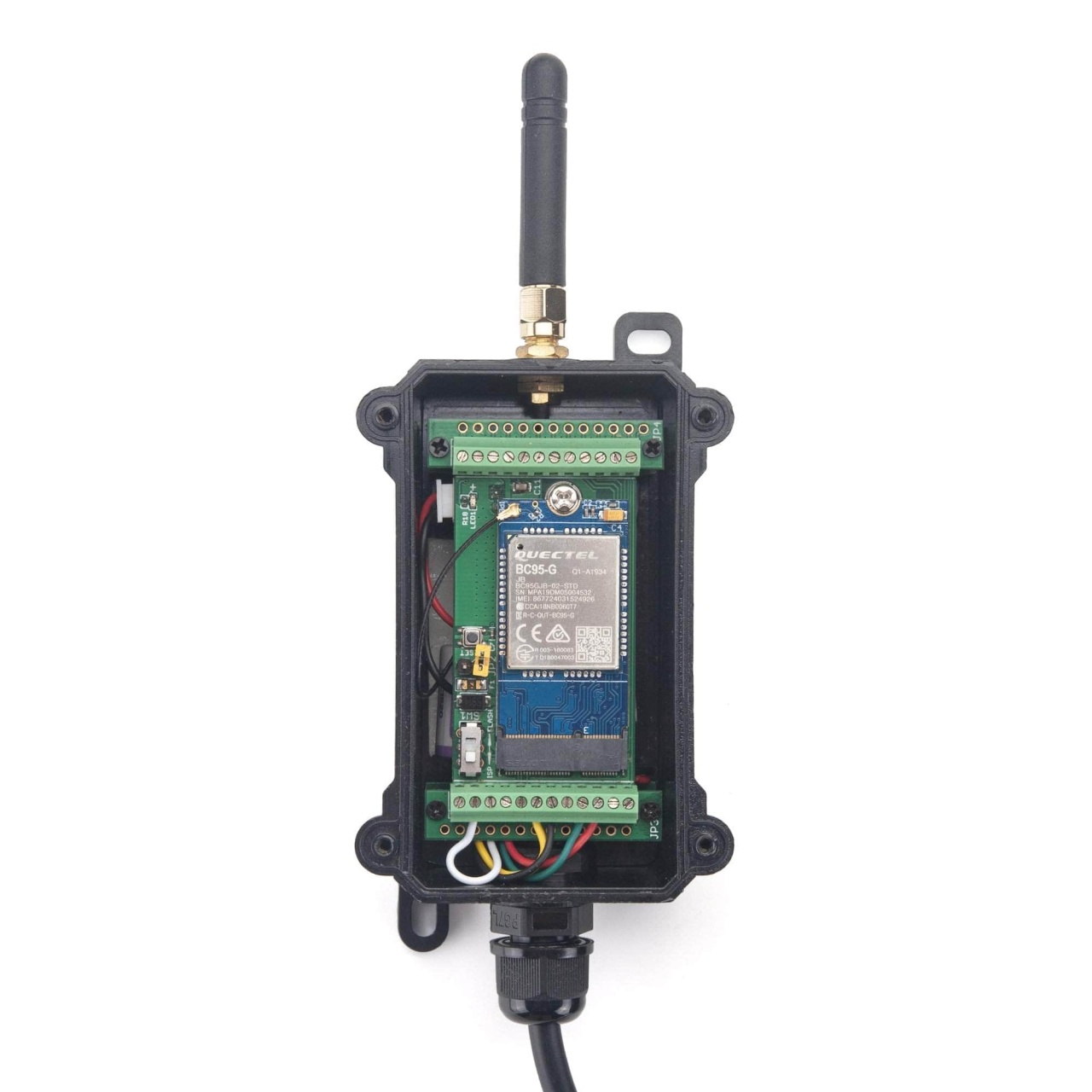

- Modul: Quectel BC95-G
- Suport BandSprotocol: CoAP, UDP, MQTT
- B1 @H-FDD: 2100MHz
- B3 @H-FDD: 1800MHz
- B8 @H-FDD: 900MHz
- B5 @H-FDD: 850MHz
- B20 @H-FDD: 800MHz
- B28 @H-FDD: 700MHz
Spec MCU:
- MCU: STM32L072CZT6
- Flash: 192KB
- SRAM: 20KB
- EEPROM: 6KB
- Viteza ceasului: 32MHz
Evaluări maxime absolute:
- VCC: 0,5V ~ 3,9V
- Tipuri de funcționare: -40 ~ 85 ° C
- PINI I/O: 0,5V ~ VCC+0,5V
Caracteristici comune ale DC:
- Tensiune de alimentare: 1,8V ~ 3,6V
- Tipuri de funcționare: -40 ~ 85 ° C
- PINI I/O: Consultați fișa tehnică STM32L072CZT6
Consum de energie:
- Mod de oprire: 10 μA @ 3.3V
- Consultați Documentul de analiză a puterii pentru mai multe.
Baterie:
- Li/SOCI2 BATERIE UNCHARGABIL
- Capacitate: 8500mAh
- Descărcare de sine: <1% / an @ 25 ° C
- Max curent continuu: 500mA
- Curent maxim de impuls: 2a, 1 secundă
Pachetul include:
- 1 x NBSN95 Nod senzor NB-IoT
- 1 x antenă externă NB-IoT
Dimensiuni și greutate:
Dimensiunea dispozitivului: 14,5 * 8 * 5 cm
Greutatea dispozitivului: 180 g
